　　阀门如何分类

　　阀门的定义，阀门是在流体系统中，用来控制流体的方向、压力、流量的装置是使配管和设备内的介质(液体、气体、粉末)流动或停止并能控制其流量的装置。见下图，这是一些常用阀门的相关图集。

　　阀门的种类很多，依据启闭阀门的作用不同，简单介绍以下几种阀门。

　　一、 按驱动方式分类

　　1)、 手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。必要时，也可以利用万向接头及传动轴进行远距离操作。

　　2)、自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

　　3)、动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

　　电动阀：借助电力驱动的阀门。

　　气动阀：借助压缩空气驱动的阀门。

　　液动阀：借助油等液体压力驱动的阀门。

　　此外还有以上几种驱动方式的组合，如气-电动阀等。

　　二、按公称压力分类

　　1)、高压阀：指工称压力PN 为10～80Mpa的阀门。

　　2)、超高压阀：指公称压力 PN≥100Mpa的阀门。

　　3)、真空阀：指工作压力低于标准大气压的阀门。

　　4)、 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

　　5)、中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

　　三、按阀体材料分类

　　1)、金属阀体衬里阀门：阀体外形为金属，内部凡与介质接触的主要表面均为衬里，如衬胶阀、 衬塑料阀、衬陶阀等。

　　2)、金属材料阀门：其阀体等零件由金属材料制成。如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。

　　3)、非金属材料阀门：其阀体等零件由非金属材料制成。如塑料阀、陶 阀、搪 阀、玻璃钢阀等。

　　

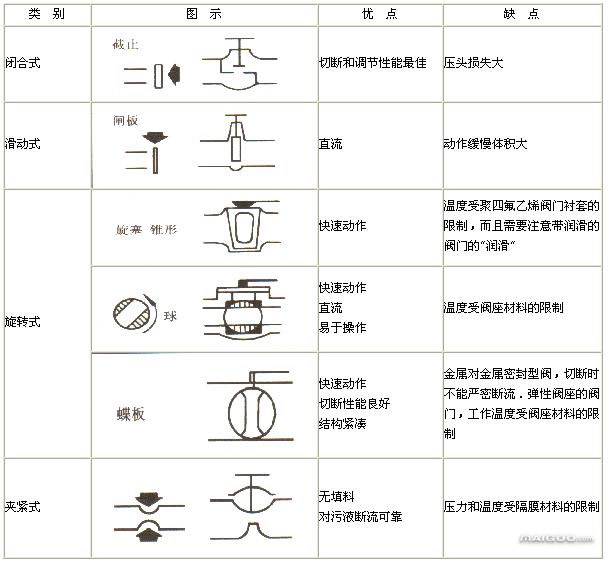

　　阀门图形符号图一

　　四、按工作温度分类

　　1)、中温阀：用于介质工作温度120℃

　　2)、高温阀：用于介质工作温度t>450℃的阀门。

　　3)、超低温阀：用于介质工作温度 t<-100℃的阀门。

　　4)、低温阀：用于介质工作温度-100℃≤t≤-40℃的阀门。

　　5)、常温阀：用于介质工作温度-40℃≤t≤120℃的阀门。

　　

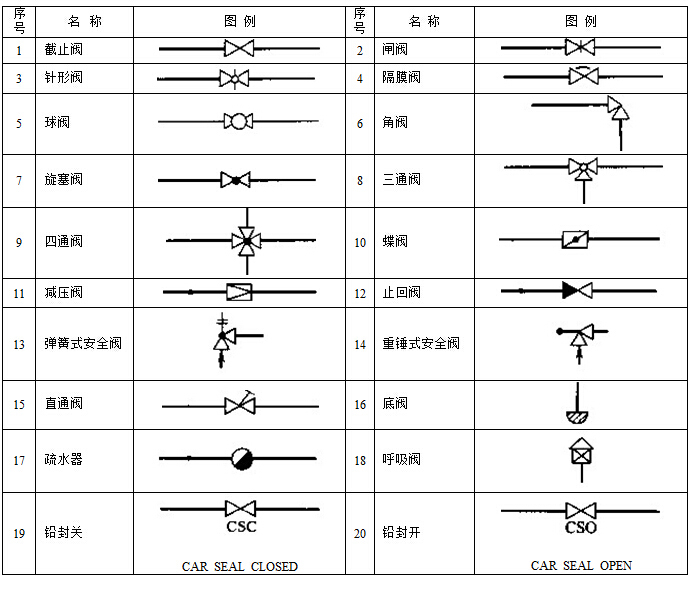

阀门图形符号图二

　　五、按公称通径分类

　　1)、大通径阀门：公称阀门DN为350～1200mm的阀门。

　　2)、特大通径阀门：公称通径DN≥1400mm的阀门。

　　3)、小通径阀门：公称通径DN≤40mm的阀门。

　　4)、中通径阀门：公称通径DN为50～300mm的阀门。

　　六、 按连接方法分类

　　1)、焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。

　　2)、卡箍连接阀门：阀体带有夹口，与管道夹箍连接。

　　3)、螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道螺纹连接。

　　4)、法兰连接阀门：阀体带有法兰，与管道法兰连接。

　　5)、卡套连接阀门：与管道采用卡套连接。

　　6)、对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

　　七、 按结构特征分类

　　1)、截门阀：启闭件(阀瓣)由阀杆带动沿着阀座中心线作升降运动;

　　2)、旋塞阀：启闭件(闸阀)由阀杆带动沿着垂直于阀座中心线作升降运动;

　　3)、旋塞阀：启闭件(锥塞或球) 围绕自身中心线旋转;

　　4)、旋启阀：启闭件(阀瓣) 围绕座外的轴旋转;

　　5)、蝶阀：启闭件(圆盘) 围绕阀座内的固定轴旋转;

　　6)、滑阀：启闭件在垂直于通道的方向滑动。

　　八、按作用和用途分类

　　1)、 截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

　　2)、 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

　　3)、 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

　　4)、调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

　　5)、分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

　　
