超声波流量计简明介绍

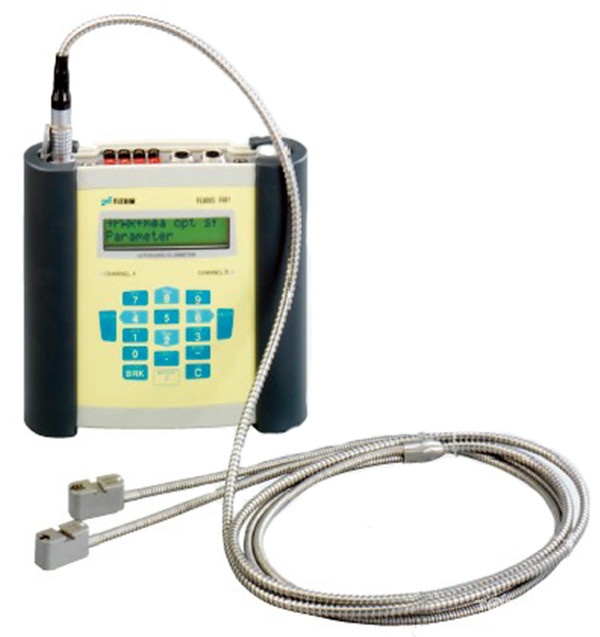

 　超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。

　　一、超声波流量计定议与原理。

　　定义

　　超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。

　　原理

　　根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。

　　超声流量计和超声波流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。

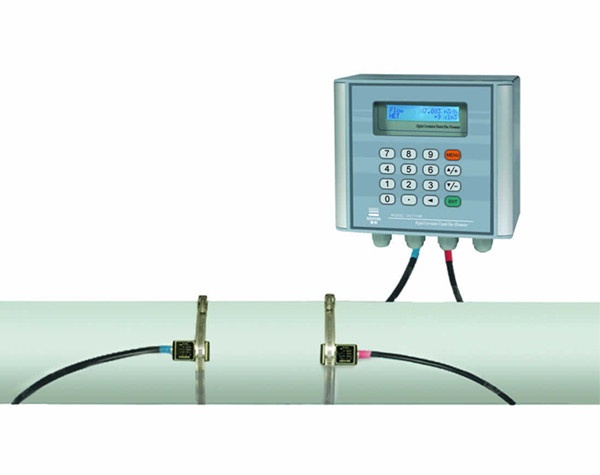

　　超声波流量计采用时差式测量原理：一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被第一个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。

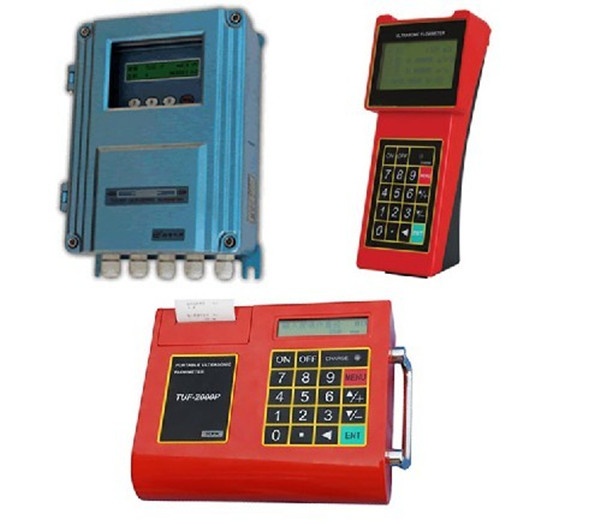

　　二、超声波流量计优缺点

　　优点

　　超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

　　缺点　

　　超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。

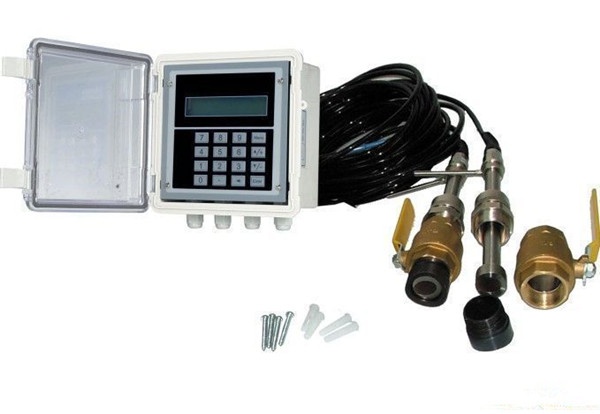

　　超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振劝。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。

　　超声波流量计换能器的压电元件常做成圆形薄片，沿厚度振动。薄片直径超过厚度的10倍，以保证振动的方向性。压电元件材料多采用锆钛酸铅。为固定压电元件，使超声波以合适的角度射入到流体中，需把元件故人声楔中，构成换能器整体(又称探头)。声楔的材料不仅要求强度高、耐老化，而且要求超声波经声楔后能量损失小即透射系数接近。常用的声楔材料是有机玻璃，因为它透明，可以观察到声楔中压电元件的组装情况。另外，某些橡胶、塑料及胶木也可作声楔材料。

　　三、特点

　　1)、独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。

　　2)、无机械传动部件不容易损坏，免维护，寿命长。

　　3)、电路更优化、集成度高、功耗低、可靠性高。

　　4)、智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。

　　5)、管段式小管径测量经济又方便，测量精度高。

　　现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。目前我国只能用于测量200℃以下的流体。另外，超声波流量计的测量线路比一般流量计复杂。这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m/s左右，被测流体流速(流量)变化带给声速的变化量最大也是10-3数量级.若要求测量流速的准确度为1%，则对声速的测量准确度需为10-5～10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。
