YPK型电气控制柜

产品详情 产品设计 产品功能 接线图

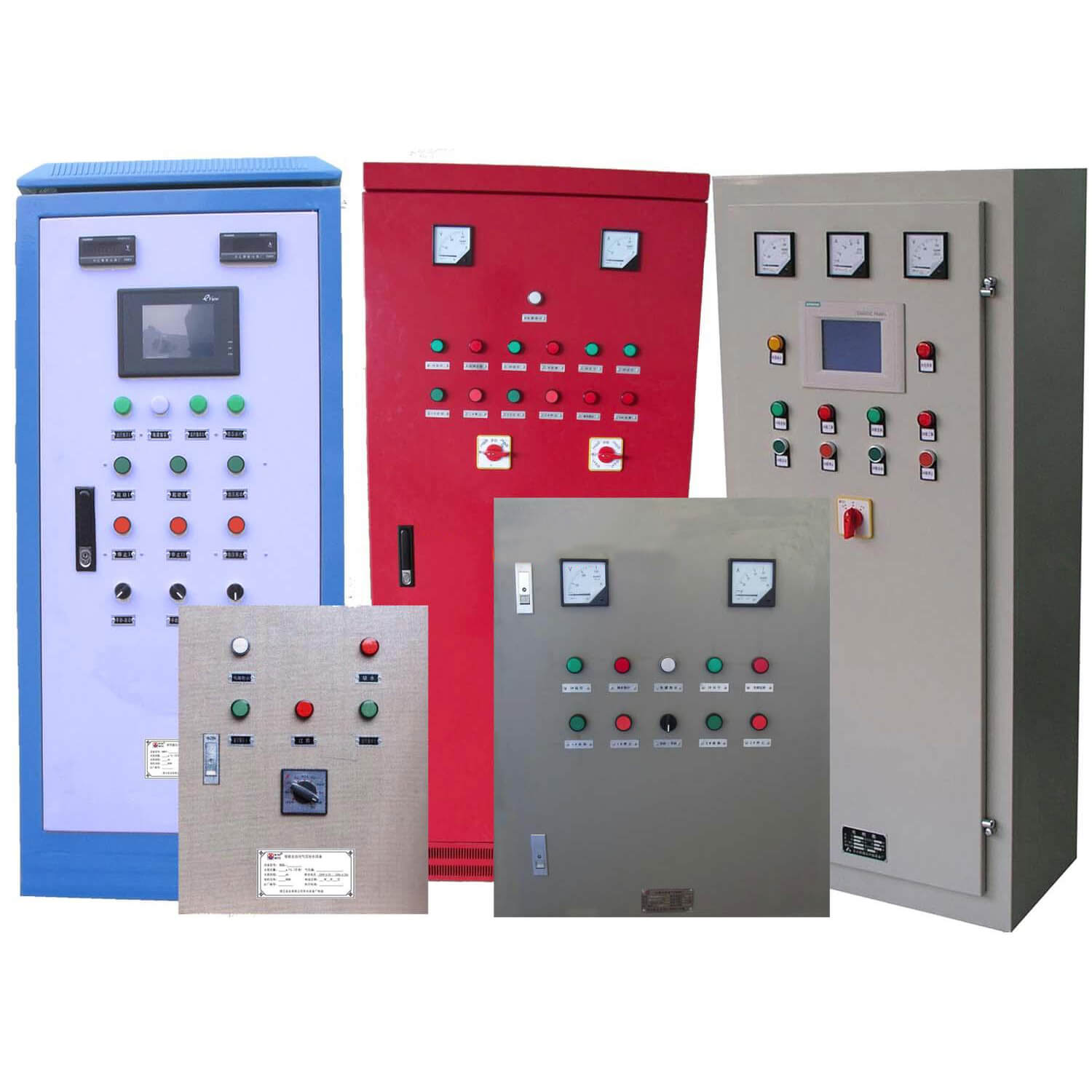

YPK、WQG、YPF、SLD、YPL等型号低压电气控制柜

电气控制柜系列产品是我公司集成多年生产经验，不断改进，控制功能齐全，控制线路设计合理、可靠，布局美观。产品箱体材料采用高级电解钢板，表面喷塑防腐处理，贴有公司标志，箱内有橡胶村封，外表用环氧树脂处理。柜内元件采用进口或国产优质产品，使用微机打印电线套管标识，按国标布线制作，有良好的抗干扰及电气安全措施，整个产品可靠耐用，布局规范，广获赞誉。

产品分类

1.YPK通用系列水泵控制柜(箱) 该系列控制柜(箱)适用于各种生活水泵，消防水泵，工业水泵及空调等水泵的控制，可控制单台水泵，双台或多台水泵。具有自动轮换，故障自投等功能。拥有多种启动方式：直接启动，星三角降压启动，自耦降压启动，软启动器启动，变频器启动。具有手动，自动，联动，摇控等多种控制功能，充分满足用户的控制要求。 2.WQG潜水泵系列控制柜(箱) 该系列适用于生产、生活、工业排污，排水泵等控制，可控制单台水泵，双台或多台水泵。具有过载，漏电，电机漏水，电机过热等保护功能。可设定多个水位信号(有低位，中位，高位，超高，报警等水位)。 3.YPF系列风机控制柜(箱) 适用于生活抽风、排风，消防抽、排烟风机的控制，可控制单台水泵，双台或多台风机(单速或双速)，可手动，自动，联动，远端控制等，具有防火阀动作停机及消防中心联动控制的功能。 4.SLD双路电源控制柜(箱) 双路电源控制柜(箱)，具有主电源断电时，自动切换备用电源供电;主电源有电时，断开备用电源，切换主用电源电(主电源优先，也可设备电优先)的功能。主电路有机械电气联锁，改进型号使用国外，国内优质切换装置，保证特殊用电场合安全、可靠、持续地供电。另有三路电源控制柜，用于特别重要的控制场合。 5.YPL系列联动控制柜(箱) 是值班室或消防中心与水泵房之间信号联动的一种控制设备。可将值班室或消防中心的各种信号传送给现场设备，也可将现场设备的运行状况反馈回控制中心，可对设备进行远端监视及控制。联动柜采用低压开关电源，也可按要求提供可充电的UPS电源。 6.此外，我厂还承接生产低压动力开关柜，照明开关柜及各类特殊要求的控制柜。

型号表示

1)适用范围：S：生活用;X：消防用;SX：生活消防合用。 2)控制方式：F：浮球式;D：电极式。 3)控制功能：T：多用一备，故障自投;W：两用，轮换工作; 4)启动方式：Z：直接启动;Y：星三角降压启动;B：自耦降压启动;R：软起动器启动。

功能原理

1.多泵控制工作模式：一用一备：控制1#，2#二台水泵，工作于“1#主2#备”或“2#主1#备”或“手动”。潜水泵控制柜还拥有双泵同时启动功能，其他型号如有需要，须订货时特殊说明。二用一备：控制1#，2#，3#三台水泵，工作于：“1#，2#主用3#备用”或“2#，3#主用1#备用”或“3#，1#主用2#备用”或“手动”。第一台主用泵启动后，第二台主用泵延时启动;二台主用泵中，任何一台发生故障，则自投备用泵运行。三用一备：控制三台水泵，功能参照“二用一备”的说明。二用：控制1#，2#二台水泵，工作于“1#自动2#备用”或“2#自动1#备用”或“二泵轮换”或“手动控制”方式。可同时启二台水泵。三用：控制三台水泵，功能参照“二用”的说明。 2.多泵控制切换方式手动切换：手动开关切换主泵和备用泵。主泵故障后，备用泵会自动投入运行。主要用在“一用一备(T)”类型。轮换方式：此方式下，多台水泵轮流启停，循环工作。用于主、备用泵需要轮流交替工作的场合(W)，每启动一次，主、备用泵交换一次，在不需要交替时，也可用开关切换方式来选择主、备用泵。故障自投：当主用泵发生故障时，断开控制回路，并自动延时启动备用泵的方式。自动方式：根据常规的，相关的要求，设定的一种运行方式，最大可能的适应，满足客户的使用需求。软启器：软启动具有起动电流小且平稳变化，电网电压波动小，保护功能齐全，安全可靠等诸多优点，正逐步取代星三角启动，自耦降压启动等传统方式，但价格相对偏高。

型号分类

1.X型：消防专用本型控制柜按照国家消防规范设计。消防泵、喷淋泵的启动可由： (1)电控柜(箱)面板上手动启停; (2)各消火栓或火警等开关启动; (3)消防中心DC24V启动、停止及状态监视; (4)信号输出报警，消防泵启停信号通知消防中心; (5)并可提供为保证消防用水，自动切断生活用水之功能。本型控制柜还可以生产成消防泵和稳压泵组合控制型(属订做柜)。稳压泵的启停通过压力控制实现。用外接电接点压力表或压力开关，可实现按管网压力的变化自动起、停水泵。 2.S型：生产，生活用本型是专为生产，生活水泵设计的配套产品，并含空调水泵控制。 (1)生活水泵由上、下水池的液位控制器控制。上水池低水位启泵，高水位停泵，下水池低水位禁止工作，水位升高后自动恢复。多泵控制柜具有轮换工作功能。 (2)空调水泵开启由控制中心操作，水泵运行时输出一个供制冷机组开机的控制接点条件，实现必须先开泵后开机组或先停机组后关泵组的控制程序，确保设备安全运行。
