产品慨述

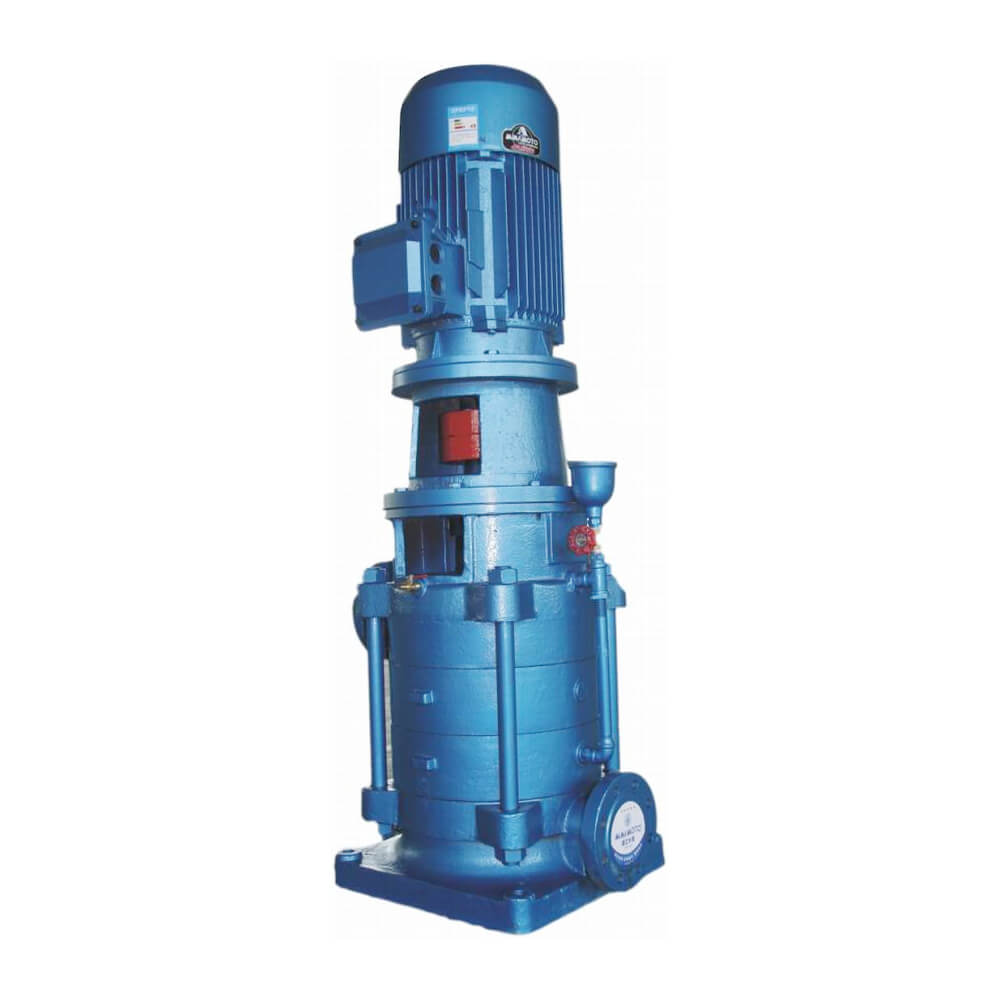

       DL型泵为立式单吸多级节段式离心泵，适用于输送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水不含固体颗粒或纤维的液体。

   DL型泵为立式安装，具有结构紧凑，占地面积小，噪声低、性能优良、运行可靠、寿命长及安装检修方便等优点，主要用于城镇高层建筑供水及集中供热系统、消防系统、空调系统、工矿企业供水系统等。

   本公司DL型立式多级离心泵组与同类立式多级离心泵相比其特点是：

★ 选用优秀水力模型，效率高，型谱性能范围广；

★ 结构紧凑、占地面积小、安装方便；

★ 采用中速结构，与高速离心泵组比运行更加平稳；

★ 轴封可用填料密封，亦可采用机械密封；

★ 独特的结构设计，只要卸下电机，便能方便的更换轴承和机械密封，因此安装维修方便；

技术参数

流量范围:9～504 m3/h

扬程范围:25～240 m

口    径:25～100 ㎜

电机功率:3 kW～450 kW

转    速:1480 r/min

介质要求:≤80℃的清水或物理化学性质类似于水的液体

最大工作压力：2.4 MPa

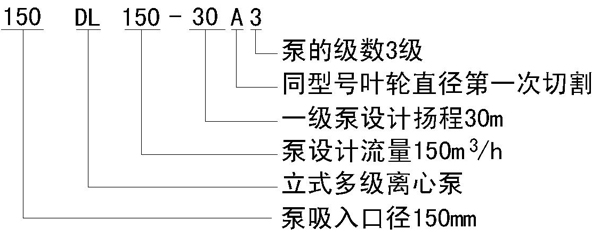

型号意义

结构特点

泵组为立式多级节段式结构，用拉紧螺栓把进水段、中段、出水段夹紧联成一体。泵每一级装一个叶轮、一个导叶。

本公司DL型立式多级离心泵组结构特点：

★ 泵自下而上的顺装结构，方便了泵的装配与维修；

★ 泵的轴向力采用水力平衡方法解决，残余轴向力由深沟球轴承承受，并用油脂润滑；

★ 深沟球轴承设计规格比其它厂家规格加大。且采用名牌厂家产品，故寿命更长。

★ 进水口在下方，出水口在上方，两者相对位置可根据需要，把拉紧螺栓取出就可调整为0°(除一级泵)、90°、180°、270°等四个方向安装。订购时没特殊注明，工厂出厂时按180°装配；

★ 采用了独特的轴承体结构，只要卸下电机，便能更换轴承和机械密封，安装维修方便；

★ 叶轮为闭式结构，采用优秀水力模型，效率高，汽蚀性能好；

★ 采用径向导叶，与叶轮匹配合理，水力性能好，效率高；

★ 传动联接采用弹性柱销联轴器，振动小，噪声低，传动平稳；

★ 电动机配用Y2型立式电机，安装方便，运行平稳，寿命长；

★ 旋转方向：从电机端往泵方向看(即俯视)，水泵叶轮顺时针方向旋转。
