(一)品概述

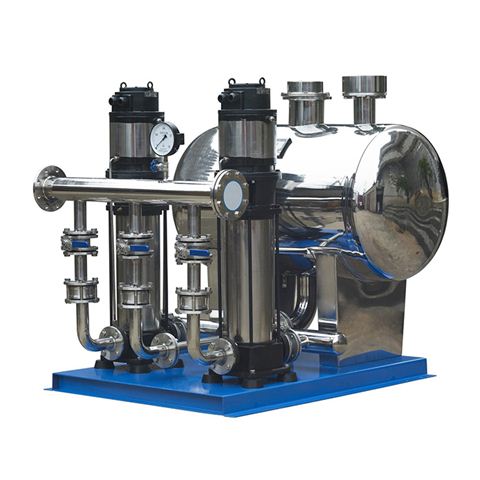

WFY型管网叠压(无负压)给水设备无需建造水池、水箱，占有空间相对较少，节省了初期投资和冲洗水池、给水池消毒的费用。设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。

设备采用水泵与市政供水管网直接相连，设置调节罐(采用食品级不锈钢材料制造)作为进水储水和缓冲装置，采用自驱式真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上，实现了供水的二次增压。其系统图如下所示：

(二)工作原理

市政水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当市政水能够满足用水压力及水量要求时，设备通过旁通止回阀向用水管网直接供水；当市政水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若市政水管网的流量大于用水流量，系统保持正常供水；用水高峰期时，市政水管网水量小于水泵流量，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了市政水管网的负压。若市政水供水不足或管网停水而导致调节罐内的水位不断下降，液位探测器给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水，防止了水泵的频繁启动，进一步节省能耗。

(三)型号说明

(四)主要用途

WFY型管网叠压无负压变频给水设备与市政供水管网(或其他水源)直接串接，为保证设备的有效使用，一般要求供水管网的水压不得低于0.10MPa，并能满足用水单位最大小时用水量或设计秒流量的要求。若二者的差距较小时，可依靠稳流调节罐来维持。若来水量不足，经常停水或其他特殊的使用要求，则建议慎重考虑使用无负压设备。在以下情况中推荐使用：
