[总结] 空调水系统水力分配器安装指导书

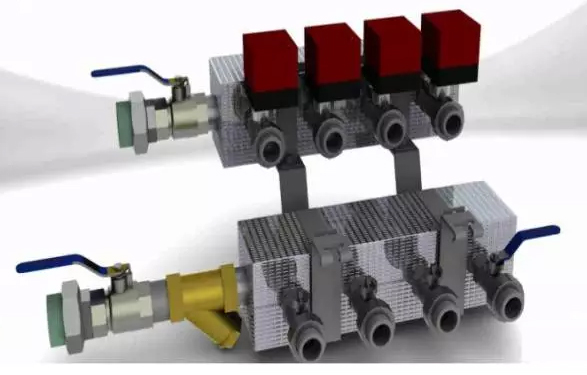

水力平衡分配器是直接跟中央空调换热末端相连接的新型产品，它集、分水器与一体，中间采用柔性管道连接风机盘管，取代了传统三管制和两管制的安装方式，在减小管道阻力的同时使其末端达到最佳的平衡。

设备通过专业人员根据实际需求，合理搭配各组成部件，以最经济节能的方案定制。

目前在中央空调水系统、空气源热泵地暖空调两联供系统及地源热泵系统中应用水力平衡分配器安装工艺越来越普遍，以下就该工艺安装做一个简单的指导。

分别以以下目录进行介绍：

目录表

1、分配器部件及其功能介绍

2、分配器安装工具

3、分配器安装位置及条件

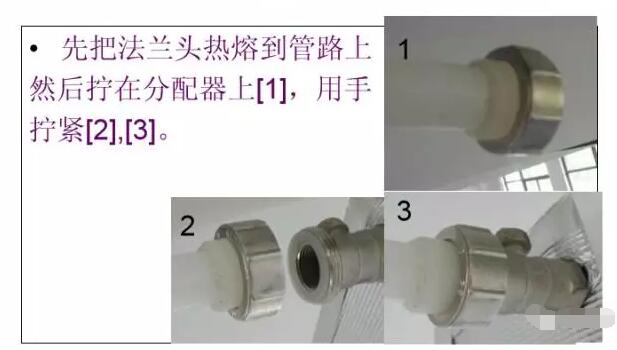

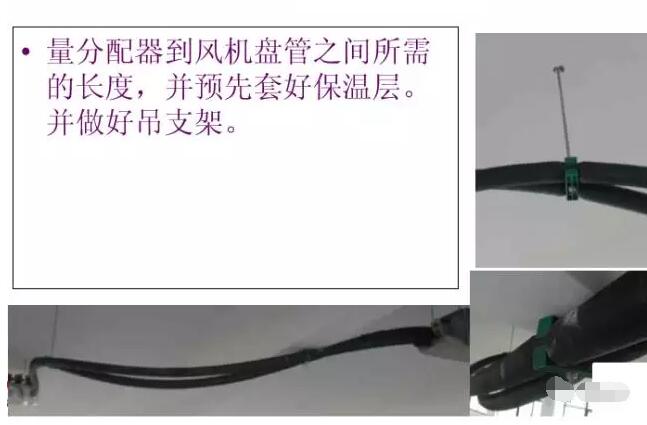

4、分配器安装步骤

一、分配器部件及其功能介绍

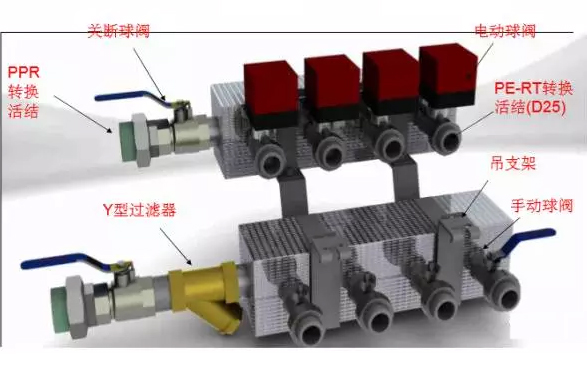

（图2:分配器各配件名）

分配器机配件及其功能介绍

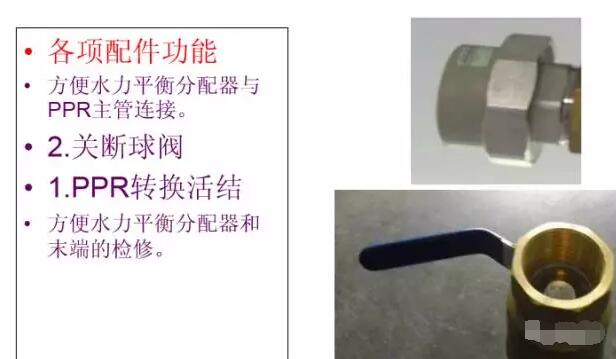

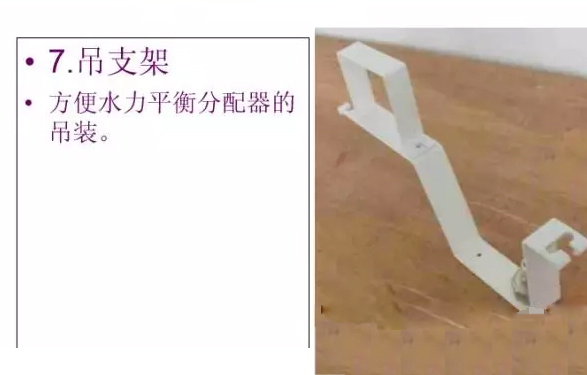

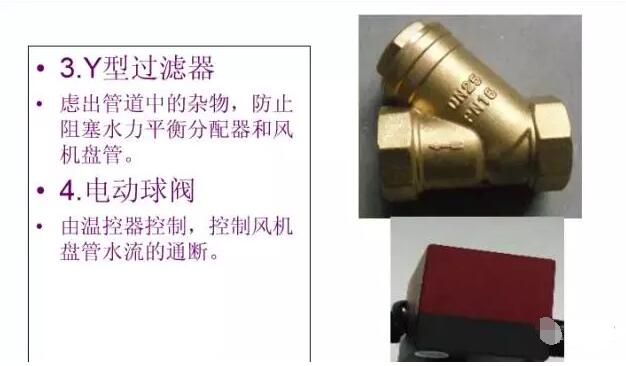

（图3:分配器各项配件功能一）

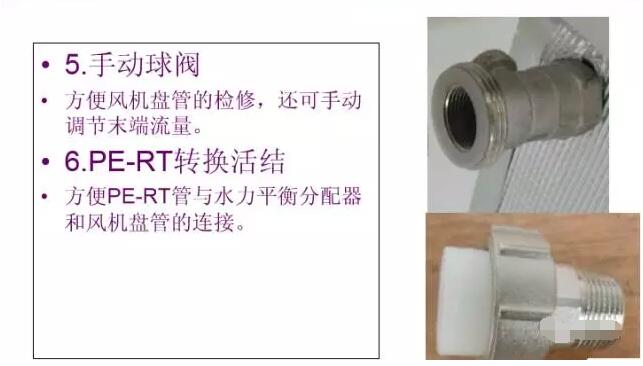

（图3:分配器各项配件功能二）

（图3:分配器各项配件功能三）

（图3:分配器各项配件功能三）

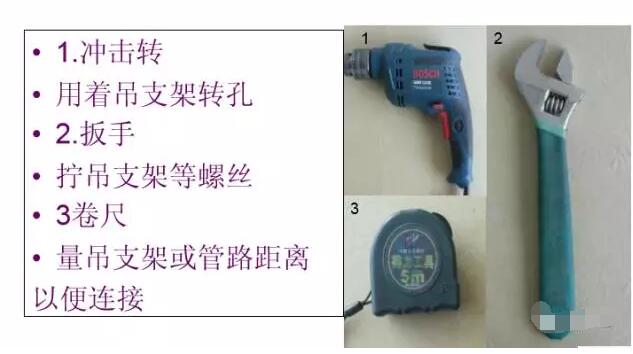

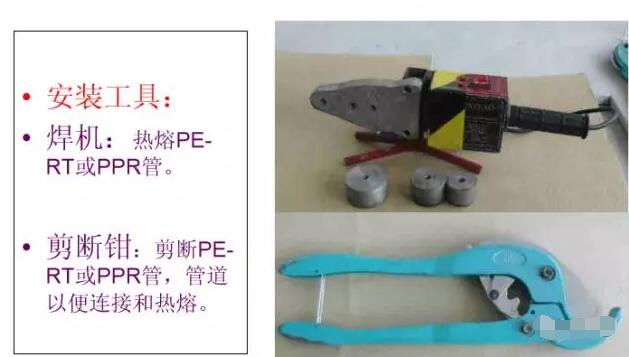

二、分配件安装工具：

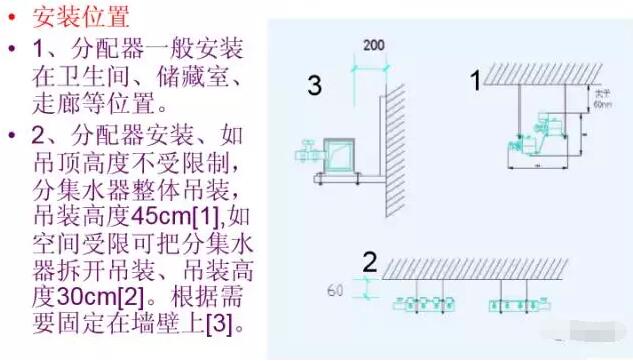

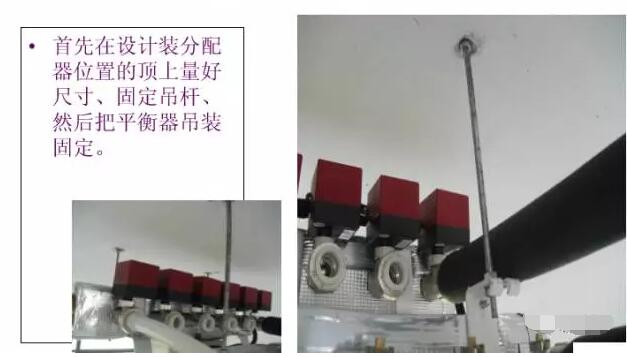

三、分配器安装位置及条件

3、分配器可根据风机盘管的位置做相应调整、可在风机盘管集中的地方装分配器。
