西门子电动温控阀，换热站自控换热温度控制

　　西门子电动温控阀是电动流量调节阀在温度控制领域的典型应用，其基本原理：通过控制换热器、空调机组或其他用热、冷设备、一次热（冷）媒入口流量，以达到控制设备出口温度。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。

　　一、西门子电动温控阀主要特点:

　　1）、电动阀体构造采用平衡式结构,在电动执行器输出力相同的情况下,它比单座直通阀适用的允许压差范围更广。体积小、重量轻、安装方便。

　　2）、当阀门关闭或开到最大时,限位开关切断电源,保护电机。

　　3）、电动执行器使用永磁同步电机,响应速度快、输出力大、功耗低、噪音小。

　　4）、西门子电动温控系统所有组件均采用西门子原装进口产品,分体供货,便于运输及维护。

　　5）、电动温控阀门可接受各类控制系统输出的断续和连续控制信号,便于系统集成。

　　二、西门子温控阀结构组成:

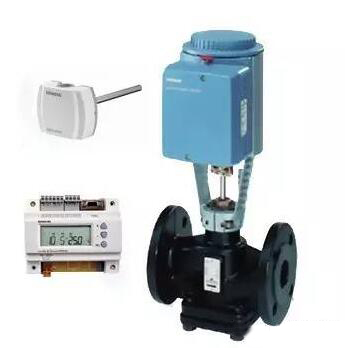

　　西门子电动温度调节阀按结构分为两通阀和三通阀。由西门子原装阀体、阀门执行器、控制器和传感器四部分组成。

　　1）、西门子温控阀阀体

　　调节介质流量的执行者，与执行器搭配组成电动调节阀。西门子阀门按材质分为：铜阀，铸铁阀、球铁阀、铸钢阀；按连接方式可分为：螺纹连接和法兰连接阀门；按使用介质可分：水阀和蒸汽阀。

　　西门子阀门口径:DN15-DN150

　　订购时请说明您所需阀门的具体型号或您要求的基本参数(口径、压力、介质温度、介质为水或蒸汽等)

　　VVF31二通阀法兰连接二通水阀;耐压等级:PN10;介质:适用于闭路循环中的冷冻水和低压热水,介质温度-10——150;

　　材质:阀体铸铁,阀杆阀芯不锈钢青铜/黄铜;阀门特性:等比

　　VVF40二通阀法兰连接二通水阀;耐压等级PN16;适用于开路或闭路中的冷冻水,低压热水,生活热水、高压热水、海水、热油和饱和蒸汽,介质温度-10-150

　　VVF53二通阀法兰连接电动水阀,电动蒸汽阀;公称压力PN25,适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽,介质温度-20-220 口径:DN15-DN40

　　VKF46电动蝶阀全关蝶阀,用于闭路或开路的低压热水,生活热水,冷水和淡水

　　2）、西门子温控阀电动/电动-液压执行器

　　接受控制器送出的调节信号，精确调节阀门开度，运行稳定，可选断电复位、3P或模拟调节、230DCV或24DCV供电。

　　电动阀门执行器SAX61额定推力800N,行程20mm,AC24V,DC0..10V,DC4..20mA

　　电动阀门液压执行器SKD62 推力1000N,行程20mm,介质温度最高140,AC24V,DC0..10V,DC4..20mA

　　电动阀门液压执行器SKB62 推力2800N,行程20mm,介质温度最高220,AC24V,DC0..10V,DC4..20mA

　　电动阀门液压执行器SKC62推力2800N,行程40mm,介质温度最高220,AC24V,DC0..10V/DC4..20mA

　　3）、西门子温控阀控制器:

　　接受温度信号，经P/PI/PID运算，输出0...10V控制信号。

　　通用控制器:<常用控制器rwd62 -rwd68="">

　　RWD控制器有大屏幕液晶显示,可现场设定各种参数;多种输入信号选择:Ni1000、Pt1000、DC0-10V、开关量输入;DC0-10V或开关量输出;比例或比例积分控制;白天/夜晚设置点选择;用于温度补偿的设定点飘移功能; 控制器分辨率0.5℃。

　　4）、西门子温控阀常用传感器:

　　测量介质温度，种类齐全。按安装位置可分为：浸入式温度传感器、捆绑式温度传感器、风管式温度传感器、室内温度传感器、室外温度传感器等多种类型。

　　浸入式水温传感器 QAE2120.010

　　使用范围:-30-130℃,敏感元件:Ni1000 连接:2线 浸入式套管材质:不锈钢 浸入式套管长度:100mm 螺纹连接G1/2"

　　风道温度传感器:QAM2120.040(QAM22)
