温控器的安装，中央空调智能温控器是怎么接线的

　　温控器应用非常广泛，各种家电产品当中，如中央空调、电冰箱、饮水机、热水器等。温控器的质量直接影响到整机的安全、性能、寿命，是非常关键的一个元件。在温控器的众多技术指标当中，正确的安装及接线才是衡量温控器产品寿命长短最重要的技术指标之一。

　　一、认识一下温控器键面设置。

　　1、“模式”键，模式键用于“手动模式、自动模式、节能模式”的切换。

　　手动模式温度调节区间为10-25度，自动模式为14-22度，节能模式为10度不可调节。

　　2、“上、下三角”键，用于加减温度。

　　3、“查询”键，可查询温控器ID号码，可查询自动模式设置内容。

　　4、“设置”键，用于在自动模式下设置阶段室温自动调节。

　　5、“退出”键，在任何界面下(设置及查询等状态下)按退出键可恢复到待机主界面。

　　温控器使用方法，其实很简单，使用“手动”模式进行调控，屏幕左侧为设定温度，右侧为室内温度以及局部温度，室内温度低于设定温度后阀门会开启，室内温度高于设定温度后阀门会关闭。

　　二、温控器的安装

　　温控器的安装，虽然简简单单的几个线，但不注意也会出现不必要的错误，下面小编给大家分享一下空调智能温控器接线的方法和图解。

　　1、温控器的基本知识，

　　了解温控器的每个端口的意义，同时留意好不要接错线。

　　a,什么是零线、火线。

　　b，高中低档的认识。

　　2、智能温控器的安装方法(注：机械的温控器安装差不多，而且更加简单)

　　了解风机盘管接线的原理，风机盘管接线分：无阀、两线制、三线制风机盘管。需要分清接线的线号、档数。需要值得注意的是千万不要接错了线，接错线容易导致中央空调智能温控器烧坏，造成不必要的损失。

　　先接好线，再把每根线插入端口，螺丝刀拧紧即可。

　　例图：

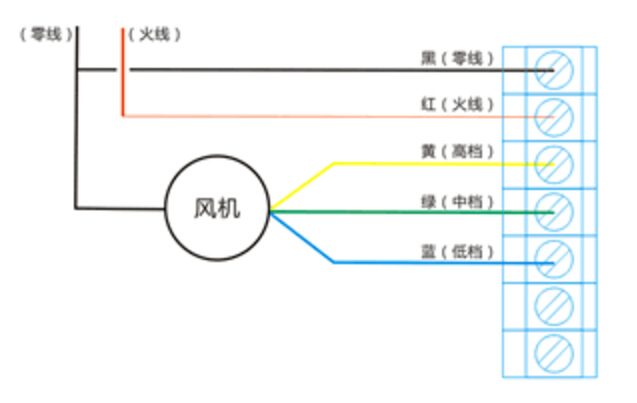

(图一：无阀风机盘管接线图）

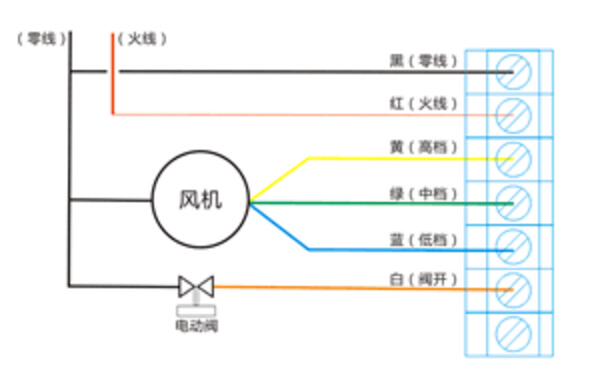

(图一：两线制风机盘管接线图）

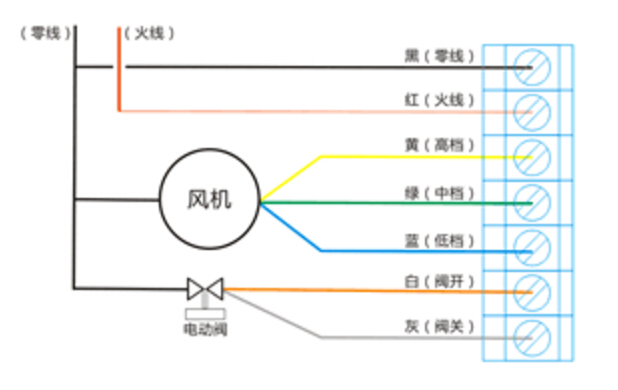

(图一：三线制风机盘管接线图）

　　注：零线：1号线

　　火线：2号线

　　高档：3号线

　　中档：4号线

　　低档：5号线

　　开阀：6号线 (两线三线制阀风机盘管才有)

　　关阀：7号线(三线制阀风机盘管才有)
