柯耐弗温控器 S600Y温控器安装说明书

　　柯耐弗S600Y系列恒温控制器主要应用于商业、工业及民用建筑物，对中央空调末端的盘管风机、水阀及风阀进行控制。

　　

　　2、主要功能及特点

　　◆ 测温分辨率：0.1℃。

　　◆ 24小时内定时开关机功能，调节步进为1H(60分钟)。

　　◆ 带LED背光源。

　　◆ 液晶LCD显示，继电器触点形式输出。

　　◆ 四种风速档位设定，低、中、高及自动风。

　　3、柯耐弗温控器S600Y用户界面:

　　

　　4、按键操作相关说明:

　　1)、用户按键说明

　　

　　2)、专家模式键说明

　　

　　用户不可随意进行此操作，否则将影响产品的正常使用!!!

　　温度可校正5℃，短按“

　　

　　”键退出专家模式。

　　5、技术参数：

　　工作电源：AC110～220V 1 0%，50/60Hz

　　恒温范围：5～35℃

　　标准负载：3A

　　功 耗：<2W

　　感温元件：NTC热敏电阻

　　控温精度：1 ℃

　　运输储存环境：温度：-10～50℃，相对湿度：RH<92%

　　工作环境：0～50℃

　　外壳材料：PC工程塑料

　　外形尺寸：86 8 6 4 0.5(mm)

　　安 装：86型标准暗盒

　　6、产品功能概述

　　1)、工作方式说明：

　　◆ 制热模式：

　　当房间温度比设定温度小 1℃以上时，空调阀被打开;当房间温度比设定温度大于 1℃以上时，空调阀被关闭;其它情况下，空调阀维持原来的状态。采暖阀始终处于关闭状态。

　　◆ 制冷模式：

　　当房间温度比设定温度大于 1℃以上时，空调阀被打开;当房间温度比设定温度小于 1℃以上时，空调阀被关闭;其它情况下，空调阀维持原来的状态，采暖阀始终处于关闭状态。

　　◆ 地暖模式：

　　当房间温度比设定温度小 2℃以上时，地暖阀被打开;当房间温度到达设定温度时，地暖阀被关闭;其它情况下维持原来的状态。此模式下空调阀与风机始终处于关闭状态。

　　◆ 地暖 +制热模式：

　　当房间温度比设定温度小 2℃以上时，地暖阀被打开;当房间温度比设定温度小 6℃以上时，地暖阀和空调阀同时被打开，同时风机启动;当房间温度比设定温度小 5℃以下时，空调阀关闭，当房间温度到达设定温度时，所有设备均关闭。

　　◆ 通风模式：

　　阀处于关闭状态。仅风机运行。

　　2)、显示说明：

　　首次上电，关机状态只是显示OFF。

　　开机状态，显示内容包括：工作模式，房间温度和风机状态。

　　◆ 风机说明：

　　当空调阀打开时，风机开，且能在自动风状态下根据温差大小自动调节风速。若风机受控，当空调关闭时风机时关闭，若风机不受控，则风机常开。

　　地暖模式无风速。

　　◆ 背光说明：

　　有按键操作时，开背光;无按键操作20S后，关背光;关机状态，关背光。

　　九、简易异常处理

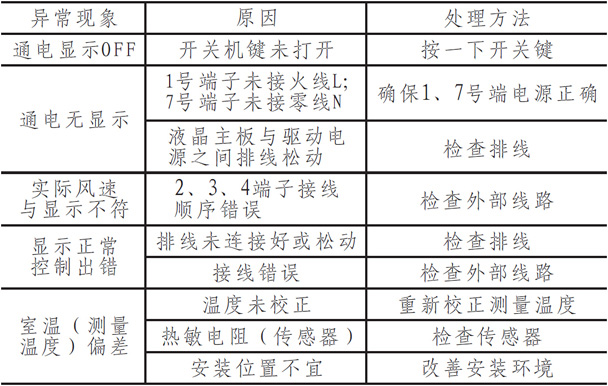

　　请再次确认：零线与火线是否连接正确;冷气、暖气运行模式设置是否与要求相符。

　　

　　十、产品选型说明:

　　S600Y 空调采暖一体中文版二管制

　　S600YH1 空调采暖一体中文版+主机联动二管制

　　

　　八、注意事项

　　◆ 本控制器必须装有独立的电源控制设备。如长期不使用本控制器(一个月以上)，请将接于本控制器前的控制装置电源切断。

　　◆ 本控制器应由专业的技术人员按照说明书正确安装。

　　七、安装说明

　　◆ 将电源板和液晶主板打开，用螺钉将电源板的外壳固定于预埋暗盒盒内。特别注意外壳方向。

　　◆ 将液晶面板卡入打开的电源板。

　　◆ 安装完毕，通电测试。

　　◆ 务必在断电后进行安装操作，否则容易损坏系统元件。

　　◆ 选择正确安装位置(离地面高度约1.6米)。

　　◆ 海拔高度：不超过2000m。

　　◆ 如安装于卫生间内，请使用专用防水面罩。

　　◆ 按照接线示意图，根据需要将电源板的火线、零线、电动阀和风机盘管全部正确连接。
