阀门的各种连接形式有哪些？

　　阀门的连接形式有多种多样，概述起来有：螺纹连接、法兰连接、卡套连接、内自紧连接、卡箍连接、对焊连接、对焊连接、对夹连接，其他的阀门连接形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起;有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待，而整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

　　1、螺纹连接

　　这是一种简便的连接方法，常用于小阀门。又分2种情况：

　　1)直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带，使用日见广泛;这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

　　2)间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

　　2、法兰连接

　　这是阀门中用得最多的连接形式。按结合面形状又可分为以下几种：

　　1)光滑式：用于压力不高的阀门。加工比较方便

　　2)凹凸式：工作压力较高，可使用中硬垫圈

　　3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

　　4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

　　5)透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

　　6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

　　(注：法兰 是Flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如阀门两端的法兰，以便安装螺栓。）

　　法兰密封面型式的选用

　　全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下;常用于铸铁法兰或与铸铁连接的钢法兰;

　　凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中;在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级;

　　凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。但它不便于垫片的更换;

　　榫槽面密封面：使用情况同凹凸面法兰;

　　环槽面密封面：常与对焊连接型式配合(不与承插焊配合)使用，主要用在高温、高压或二者均较高的工况。在"美式法兰’中，常用在PN10.0(部分)、PN15.0、PN25.0、PN42.0MPa压力等级中。在"欧式法兰"中常用在PNl0.0、PN16.0、PN25.0、PN32.0、PN4200。

　　这是阀门中用得最多的连接形式。按结合面形状又可分为以下几种：

　　1)光滑式：用于压力不高的阀门。加工比较方便

　　2)凹凸式：工作压力较高，可使用中硬垫圈

　　3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

　　4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

　　5)透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

　　6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

　　3、卡套连接

　　卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

　　这种连接形式的优点是：

　　1)体积小，重量轻，结构简单，拆装容易;

　　2)连接力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动;

　　3)可以选用多种材料，适合防腐蚀;

　　4)加工精度要求不高;

　　5)便于高空安装。

　　目前，卡套连接形式，已在我国某些小口径阀门产品中采用。

　　4、内自紧连接

　　以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。

　　利用自紧密封原理做成的阀门，一般是高压阀门。

　　阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起;有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待。

　　5、卡箍连接

　　这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。

　　6、对夹连接

　　用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

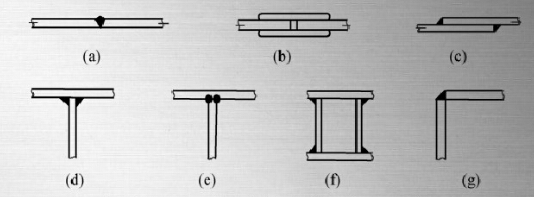

　　7、对焊连接

  1)、对接连接

　　2)、用拼接盖板的对接连接

　　3)、搭接连接

　　4)、T形连接

　　5)、井形连接

　　6)、角部连接
